160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

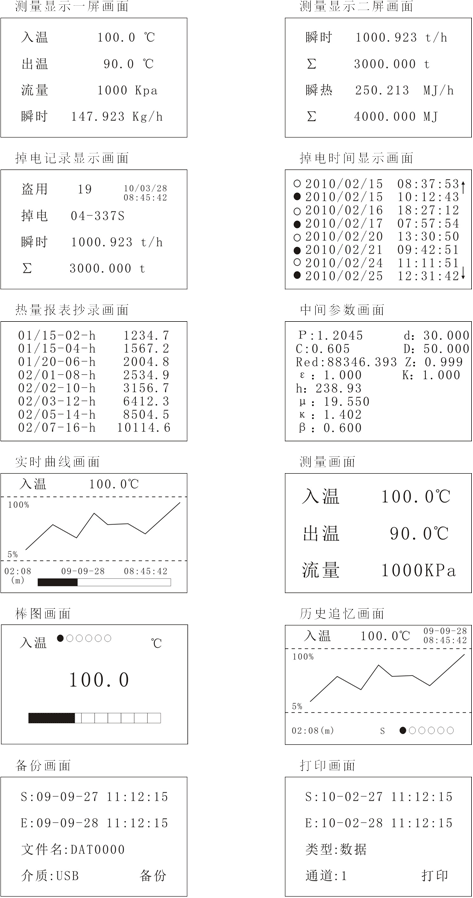

		①显示面板 ②USB、SD接口 ③确认键 显示通道切换键 时标切换 ④光标右移键 ⑤光标左移键 ⑥光标上移键 ⑦光标下移键

①规格尺寸		②报警输出（备注1）
代码	宽*高*深	代码	报警通道（继电器接点输出）
A B C	160*80*110mm（横式） 80*160*110mm（竖式） 96*96*110mm（方式）	X 1 2 3 4 5 6	无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警
③供电电源
代码	电压范围
A D	AC/DC 100~240V (AC/50-60Hz) DC 20~29V
④附加功能（以下功能可全选，用“/”隔开，不选功能可省略）
变送输出（备注1）		通讯输出
代码	输出通道	代码	通讯接口（通讯协议）
1 2 3 4	1路变送输出 2路变送输出 3路变送输出 4路变送输出	D1 D2 D3	RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口
馈电输出
代码	馈电输出（输出电压）
1P 2P	1路馈电输出 2路馈电输出 如“2P（12/24）”表示第一路12V,第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存(配1GB U盘)	SD	SD卡扩展(容量8GB)

信号类型	量程范围	信号类型	量程范围
B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53 Cu100 Pt100 BA1	400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃ -50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃	BA2 0～400Ω 0～350Ω 30～350Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 0～10V 0～10mA开方 4～20mA开方 0～5V开方 1～5V开方	-200.0～600.0℃ -9999～99999 特殊定制 特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999

信号类型	4-20mA	1-5V	0-10mA	0-5V	0-20mA	0-10V
负载电阻	RL≤480Ω	RL≥250KΩ	RL≤960Ω	RL≥250KΩ	RL≤480Ω	RL≥4KΩ
