型号
|
结构形式
|
精确度%
|
测量范围 MPa
|
|
HD-YN-50Z
|
轴向无边
|
±2.5
|
0～0.16;0～0.25;0～0.4;0～0.6;0～1.0 0～1.6;0～2.5;0～4;0～6;0～10; 0～16;0～25;0～40;0～60 |
|
HD-YN-60 HD-YN-60T HD-YN-60Z HD-YN-60ZQ |
径向无边 径向带后边 轴向无边 轴向带前边 |
||
|
HD-YN-100 HD-YN-100T HD-YN-100Z HD-YN-100ZQ |
径向无边 径向带后边 轴向无边 轴向带前边 |
±1.6
|
-0.1～0;-0.1～0.06;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4; 0～0.16;0～0.25;0～0.4;0～0.6;0～1.0;0～1.6 0～2.5;0～4.0;0～6.0;0～10;0～16 0～25;0～40;0～60 |
|
HD-YN-150 HD-YN-150T HD-YN-150Z HD-YN-150ZQ |
径向无边 径向带后边 轴向无边 轴向带前边 |
||
|
注：轴向可按要求带方形前边。
|
|||
|

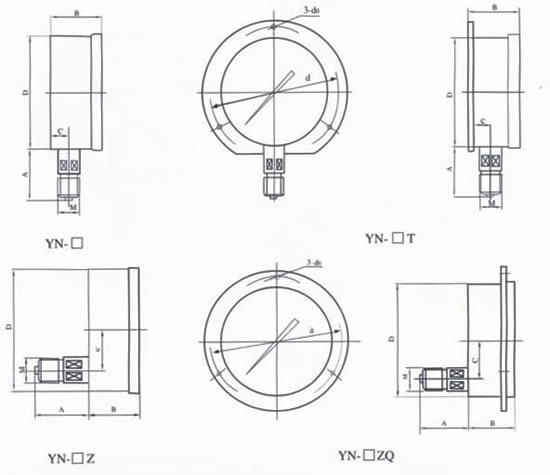

型号
|
外形尺寸 mm
|
||||||
|
A
|
B
|
C
|
D
|
d
|
d0
|
M
|
|
|
HD-50Z
|
29
|
24
|
0
|
50
|
/
|
/
|
14X1.5
|
|
HD-60
|
31
|
32
|
14
|
60
|
/
|
/
|
|
|
HD-60T
|
31
|
32
|
15
|
75
|
3.4
|
||
|
HD-60Z
|
30
|
32
|
0
|
/
|
/
|
||
|
HD-60ZQ
|
30
|
32
|
0
|
75
|
3.4
|
||
|
HD-100
|
44
|
45
|
18
|
100
|
/
|
/
|
20X1.5
|
|
HD-100T
|
44
|
46
|
19
|
118
|
5.5
|
||
|
HD-100Z
|
43
|
45
|
34
|
/
|
/
|
||
|
HD-100ZQ
|
43
|
45
|
44
|
118
|
5.5
|
||
|
HD-150
|
50
|
47
|
19
|
149
|
/
|
/
|
20X1.5
|
|
HD-150T
|
50
|
48
|
20
|
165
|
5.5
|
||
|
HD-150Z
|
51
|
47
|
55
|
/
|
/
|
||
|
HD-150ZQ
|
51
|
47
|
55
|
165
|
5.5
|
||
|
注：连接螺纹可按要求订货
|
|||||||
