料位开关

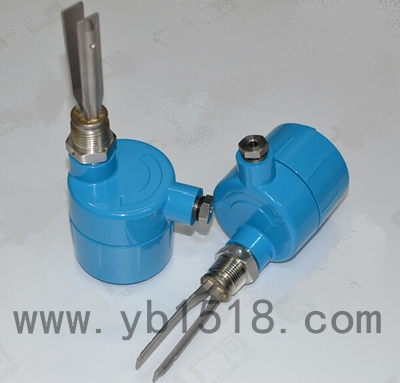

音叉式料位开关
发布时间: 2021-06-07 10:49:22
HD-ZX音叉式料位开关特性
●物体与感应片相接触并有阻尼时,提供延迟输出。
●高低故障保险模式。
●灵敏度可调,能够检测极低密度粉料。
●易使用,坚固耐用。
●与阻旋式相比:无可动部件、坚固的探头耐磨损和物料冲击,灵敏度可调。
●与电容式相比:不受介电系数影响,表面自清洁。
●安装后无需校准。
HD-ZX音叉式料位开关应用
●料流检测 ●界面检测 ●料位检测
技术参数
电  源:220V.AC±10%
功率消耗:2.5W
振动频率:175Hz
继电器触点 :常开常闭结点AC250V/DC30V,5A
电气连接:M20×1.5(¢8-¢14电缆)
材  质:外壳/压铸铝 振动杆/316不锈钢
外壳防护:IP65
最大压力:2MPa
松 密 度:最小0.2g/cm³
灵 敏 度:超高灵敏度用于高悬浮性粉末,高灵敏度用于细粉末(松密度0.2-0.5g/cm³)
检测延迟时间:停振 :0.5-8秒可调 起振 :3秒
工作温度:振动杆:-20~120℃ (特殊: 150℃) 电子部分:-10~85℃
连接螺纹:1½NPT或法兰连接
安装时,注意螺丝头圆点,是物料流动方向。
功能设置
高低失效安全模式:FSH/FSL
失效安全模式:最开始用来检测不良的功能状态的。比如:电源供应中断,造成继电器失电,这种类型的状态被称作失效安全模式,意思指在断电状态下,将会有报警信号。失效安全模式“FSH”和“FSL”根据感应棒所安装的地方来选择。下面的表格列出失效安全模式。
FSL低安全模式
状态 接触物料时 不接触物料时
输出指示灯 绿灯亮 绿灯灭
继电器 激励 非激励
NO-COM 接通 断开
NO-COM 断开 接通
FSH高安全模式
状态 接触物料时 不接触物料时
输出指示灯 绿灯灭 绿灯亮
继电器 非激励 激励
NO-COM 断开 接通
NO-COM 接通 断开
灵敏度(SENSITIVITY)(可调)
灵敏度出厂时调在中间位置上,在一般的场合中是不用调整的。
1.在超低密的物料中使用,要将灵敏度向H方向调整。
2.在带有粘性的物料中使用,要将灵敏度向L方向调整。
输出延迟时间(TIME DELAY)(可调)
延迟时间,出厂时设定在1-2秒位置上,当在使用中遇到搅拌、进料等,物料的波动短时接触到感应棒时,产生继电器跳动和误动作,可调整输出延迟时间加长,使不产生继电器跳动和误动作。

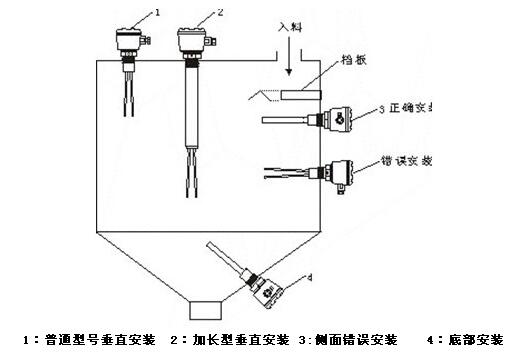

安装示意图
