HD系列电接点真空表

发布时间： 2021-09-02 11:23:02

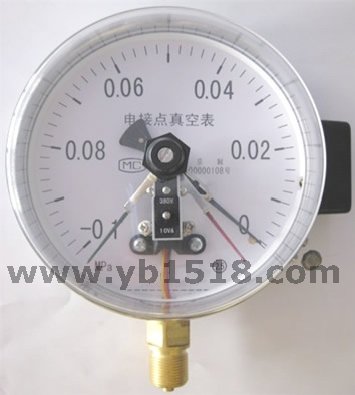

电接点真空表具有抗介质脉动和冲击载荷，耐环境振动等优异特性，适用测量对铜和铜合金无腐蚀性的气体，液体或蒸汽等压力。仪表设上、下限二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。

技术参数：

型号		YTXC-100ZQ-Z		YTXC-150ZQ-Z	YTXC-100-Z	YTXC-150-Z	YTXC-100TQ-Z	YTXC-150TQ-Z
结构形式		轴向带前边			径向无边		径向带前边
测量范围 MPa		-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4;0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60
精确度%		± 1.6
接点电参数	工作电压		380VAC;220VDC
	最大工作电流		1A
	持续电流		0.6A
	最大功率 (无感负载)		20VA
连接器		X14K4P			防水接线盒	X14K4P	防水接线盒	X14K4P

使用工作温度：-25℃~55℃
工作压力上限：不大于仪表上限的2/3
工作环境振动频率不大于25Hz，振幅不大于0.5mm
仪表执行标准：Q/320211 DGH05-2004

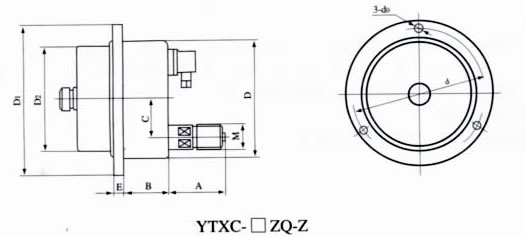

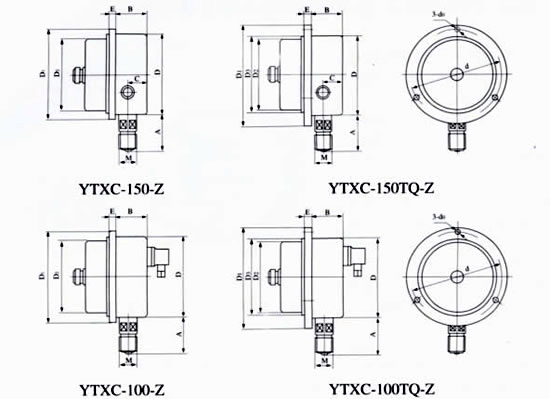

外形尺寸：

型号	外形尺寸mm
型号	D	D₁	D₂	D₃	A	B	C	E	d	d₀	M
HD-100	100	120	96	/	44	38	/	12.5	/	/	20×1.5
HD-100ZQ	100	130	96	/	42	33	34	8.5	118	5.6
HD-100TQ	100	125	96	102	44	38	/	9.5	118	5.6
HD-150	150	164	136	/	50	44	/	16	/	/
HD-150ZQ	150	177	136	/	50	43	55	14	165	5.6
HD-150TQ	150	177	136	144	50	44	/	18	165	5.6

使用与订货须知：

　　仪表工作环境应无腐蚀性气体。
　　订货请说明名称、型号及测量范围。
　　低电压大电流时宜配用本公司生产的YXC型保护继电器。
