发布时间： 2021-05-23 19:03:24

本公司专业生产HD-WJ系列超声波流量计，目前有现货，欢迎来电咨询！

　　HD-WJ系列（包括300系列、500系列、600系列、800系列）超声波流量计以速度差法为原理，测量圆管内液体流量。本系列仪表采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术，仪表计量准确、运行可靠、更适于工业现场的需求。产品生产标准为CJ/T3063-1997，检定规程为JJG198-1994。
超声波流量计独具五大技术特色。
　　① 陶瓷传感器、金属合金粘接剂。强度高、耐磨损、耐腐蚀、不易结垢。特别适合于高温、高腐性液体的测量。使用金属粘接剂，粘接更加牢固，使用温度可达160℃，特别适于声传感器，使传感器的工程实用性大大提高。
　　② 微功耗、数字化设计。整机采用微功耗硬件及软件设计，对超声波信号进行数字发射、数字接收和数字分析，达到了全面的数字化设计，整机功耗小于0.3W。电池供电型整机功耗只有0.2mW。
　　③ 卓越的计量和管理功能。在软件设计上采用先进的分析和计算技术，保证准确的计量功能。另外设计了先进的管理功能，该系列仪表能在任何时间查阅前十年任何时候的仪表运行数据。
　　④ 灵活的维护性能。采用换向自适应技术，使该系列仪表能够自动消除测量过程的零点误差，并能够在维修过程中任意更换转换器和传感器，不影响测量准确度。
　　⑤ 汉字化技术。仪表的数据输入和测量过程显示全部汉字化，使操作者不使用说明书即可操作。
我公司现有多种类型超声流量计供用户选择。
　　● 插入式超声波流量计：可不停产安装和维护。采用陶瓷传感器，使用我公司专用钻孔装置进行不停产安装。一般为单声道测量，为了提高测量准确度，可选择三声道。
　　● 管段式超声波流量计：需切开管路安装，但以后的维护可不停产。可选择单声道或三声道传感器。
　　● 外夹式超声波流量计：能够完成固定和移动测量。采用专用耦合剂（室温固化的硅橡胶或高温长链聚合油脂）安装，安装时不损坏管路。
　　● 便携式超声波流量计：便携使用，内置可充电锂电池，适合移动测量，配接磁性传感器。
　　● 手持式超声波流量计：体积小，重量轻，内置可充电锂电池，手持使用，配接磁性传感器。
　　● 防爆型超声波流量计：用于爆炸性环境液体流量测量，为防爆兼本安型。即转换器为防爆型，传感器为本质安全型。
　　● 流量测量系统：由多台超声流量计和系统主站组成。适于多条管路的集中测量。
　　● 超声波热量计：用于供热系统的热量测量。
　　● 电池供电型超声流量计：采用一节锂电池供电的一体式超声流量计。适于无市电供应的测量场合，一节电池可使用十年，具有多种测量功能。
HD-MQ系列超声波明渠流量计，用于液体明渠流量测量，测量传感器可采用超声速度传感器、帕氏槽、P－B槽、三角堰、矩形堰和全宽堰，并采用超声液位测量。该系统明渠流量计测量准确、可靠。采用超声速度传感器时，可测量大型渠道或涵洞的液体流量。
　　● 堰槽式明渠流量计：可使用帕氏槽、P－B槽、三角堰、矩形堰、全宽堰进行明渠流量测量，液位传感器采用超声传感器。
　　● 超声式明渠流量计：采用超声传感器测量流速及液位。测量准确度高，适于大型渠道和涵洞的流量测量。根据测量准确度要求，超声速度测量可选择单声道、双声道和三声道。
　　● 转换器接线端子

　　● 传感器分为三种型式：插入式传感器管段式传感器外夹式传感器
管段式传感器数据表

内径（mm）		重量（kg）	安装长度L（mm）	法兰尺寸（mm）
内径（mm）		重量（kg）	安装长度L（mm）	D	D0	N x A
单声道	20	7.8	280	110	79.5	4 x 16
	25	8.2	280	110	79.5	4 x 16
	32	9.5	280	120	89.0	4 x 16
	40	10.1	280	120	89.0	4 x 16
	50	12.2	280	150	120.5	4 x 20
	65	14.5	280	180	139.5	4 x 20
	80	17.5	280	190	152.5	4 x 20
	100	19.2	280	230	190.5	4 x 20
单声道三声道	125	19.6	290	255	216	8 x 22
	150	25.1	310	280	251.5	8 x 22
	200	40.8	340	345	298.5	8 x 22
	250	61.0	370	405	362.0	12 x 26
	300	89.2	410	485	432.0	12 x 26
	350	97.2	440	535	476.0	12 x 30
	400	102.3	480	600	540.0	16 x 30
	450	113.5	510	635	578.0	16 x 33
	500	147.8	550	700	635.0	20 x 33
	600	211.5	620	815	749.5	20 x 36
	700	331	690	915	850	24 x 36
	800	489	750	1046	970	24 x 40
	1000	810	890	1288	1200	28 x 44
	1200	1280	1030	1522	1434	32 x 44
	1400	1805	1160	1778	1670	32 x 48
	1600	2301	1290	1982	1874	36 x 48
	1800	3205	1430	2236	2114	36 x 52
	2000	4089	1560	2446	2324	40 x 52

①满足直管段长度要求（直管段长度，是指测量点距阻力件的距离）。直管段要求一般为前10倍管径，后5倍管径。当流速低于3m/s时，直管段要求可为前5倍管径，后3倍管径。
②直管段部分表面平滑、较新、圆度较好。
③首选液体向上（或斜向上）流动的竖直管路，其次是水平管路，尽量避开液体向下（或斜向下）流动的管路，防止液体不满管。测量点不要选在管路走向的最高点，防止管路内因有气泡聚集而造成测量不正常。

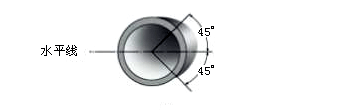

④水平管路测量点应选在自水平线±45°范围以内，避开管路顶部气泡。

⑤安装空间要满足下图所示要求

⑥电缆的敷设
传感器与转换器之间连接电缆的敷设要安全、可靠。
地下敷设时，电缆必须穿金属管，防止电缆被轧断或老鼠咬断。
电缆外径7毫米，每对传感器2根电缆，金属管内径要大于25毫米。
架空敷设线杆跨距超过20米时，必须做加强线，防止风力过大时将电缆扯断。
与其它电缆敷设同一电缆沟时，需穿金属管，以提高抗干扰性能。

	插入式超声流量计		管段式超声流量计		外夹式超声流量计
管径范围(mm)	DN80～4000		DN20～2000		DN20～4000
流速范围（%）	0.01～12
准确度（%）	单声道	三声道	单声道	三声道	1.5
准确度（%）	1.0	0.5	1.0（校正0.5）	0.5	1.5
测量液体	水、河水、海水、石油、化学液体等均质液体
管道材质	金属（如碳钢、铸铁、不锈钢、铝等）非金属材料（如PVC，有机玻璃等）
管衬材质	玻璃钢、砂浆、橡胶等
信号输出	1.4-20mA：阻抗小于800Ω，光电隔离，准确度0.1%。 2.累计脉冲输出：光电隔离，无源开路输出，传输距离小于500m。 3.RS-485：光电隔离，波特率可选择，传输距离大于1.6km。 4.打印机：RS-232串口模式。打印机为选配件。
键盘	4 x 4 汉字键盘或 1 x 4 英文键盘
显示器	2 x 10 汉字显示或 2 x 16英文显示
测量功能	显示瞬时流量、瞬时流速、正累计流量、净累计流量、累计运行时间、瞬时供热量、累计共热量、供回水温度。
数据存贮	可储存前720小时，前365天，前36个月和前十年的测量数据，包括瞬时流量、累计流量、断电时间等。
环境温度	转换器：-10～45 ℃（特定环境请说明）传感器：-30～+60 ℃（常温型）　　　　 -30～+160 ℃（高温型）
传感器材质	不锈钢和陶瓷		不锈钢和普通碳钢		常温型为尼龙高温型为合金铝
传感器承压能力	管内部分压力小于2.5MPa		DN20～700mm小于2MPa DN800～2000mm小于1MPa		与管内压力无关建议不浸水工作
传感器防护等级	IP68
转换器防护等级	壁挂式转换器：IP65 盘装式转换器：IP52 一体式转换器：IP67
防爆等级	[Exib]IIBT6
传感器电缆长度	小于400m		小于400m		小于300m
传感器电缆型号	SEYV-75-2（直径7mm）
工作电源	AC220V ± 10% ，DC12～36V ，功率0.5W
转换器外形尺寸	壁挂式：213 x 185 x 107mm 盘装式：16 x 80 x 250mm 一体式：185 x 140 x 100mm
传感器外形尺寸	220x?20（杆部）x?50（连接部）mm		见管段传感器数据表		60x40x35mm
转换器重量	壁挂式：1.2kg 盘装式：0.8kg 一体式：1.4kg
传感器重量	0.7kg/支		见管段传感器数据表		0.2kg/支
热量测量功能	测量供热、热损耗、入口温度、出口温度。

技术选型以前，请仔细阅读“技术参数”一节。
● 传感器选型编码

例如：选型外夹式单声道传感器，液体常温，电缆长度15m，管外径325mm，壁厚10mm，管道材质为钢，非防爆。选型编码为：WJ－1－A－15－325－10－S－A-1
